此篇文章为了进一步理解三相pwm整流器，前期的四象限产品，以及仿真模型都没有彻底理解三相pwm整流器的数学模型，于是现在开始一步步推到整流器各个环节的数学公式。

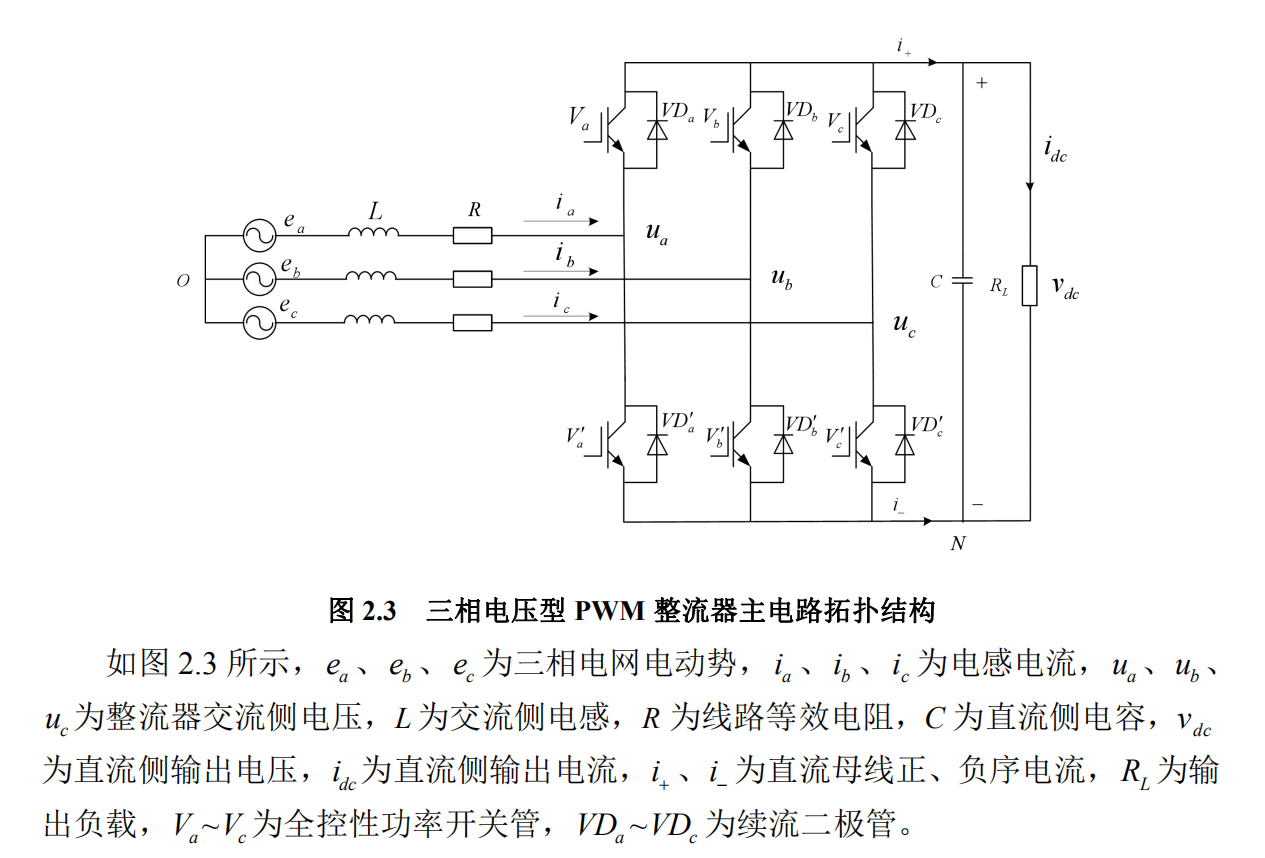

三相PWM整流器拓扑结构
补充：三相 VSR 中，交流侧 电感的设计尤为重要， 起到升压和滤除谐波作用； 桥式功率开关管连接网侧和直流侧，通过对开关管的控制实现 能量流动方向控制；并联的 二极管在开关管关断时，起到 续流的作用；直流侧的 储能电容是电压型 PWM 整流器的 标志， 直流侧电容不仅可以滤除输出电压纹波，稳定输出电压，还可以滤除因为直流 母线电压 PWM 调制作用，在网侧电流中产生的谐波。该三部分器件的选型将直接决 定三相 VSR 系统稳定性和动态响应速度。

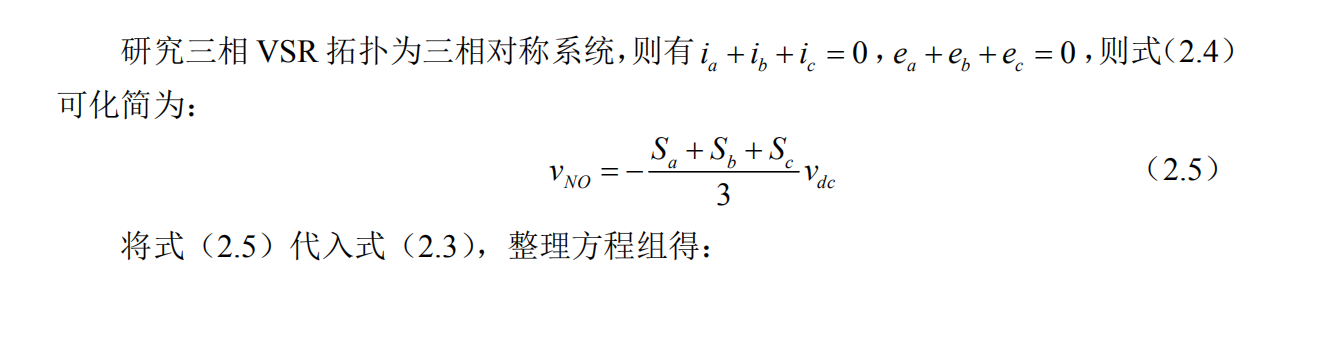

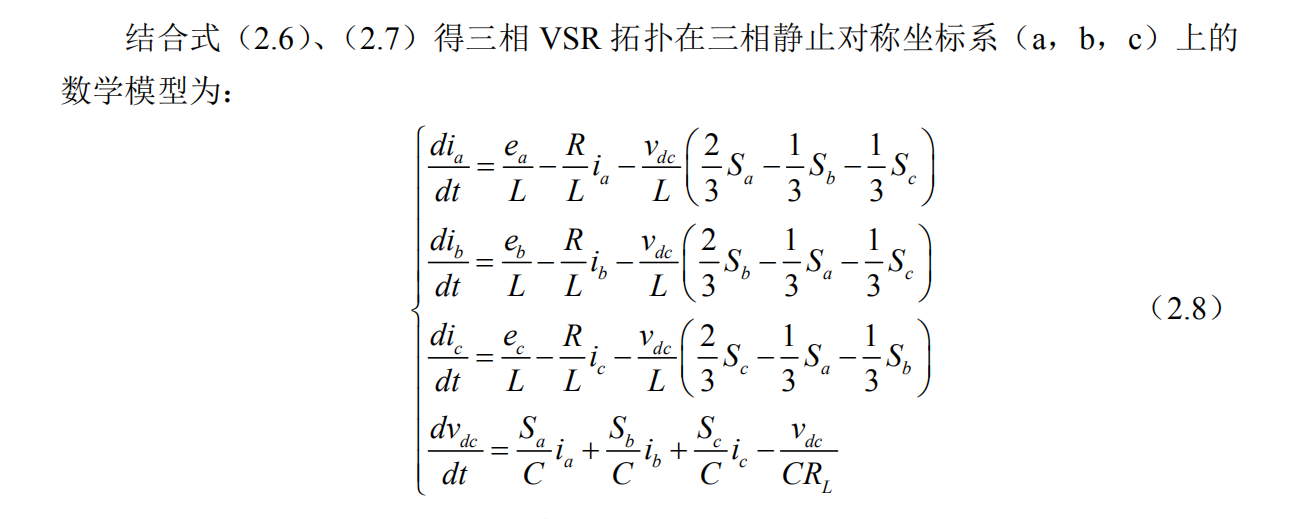

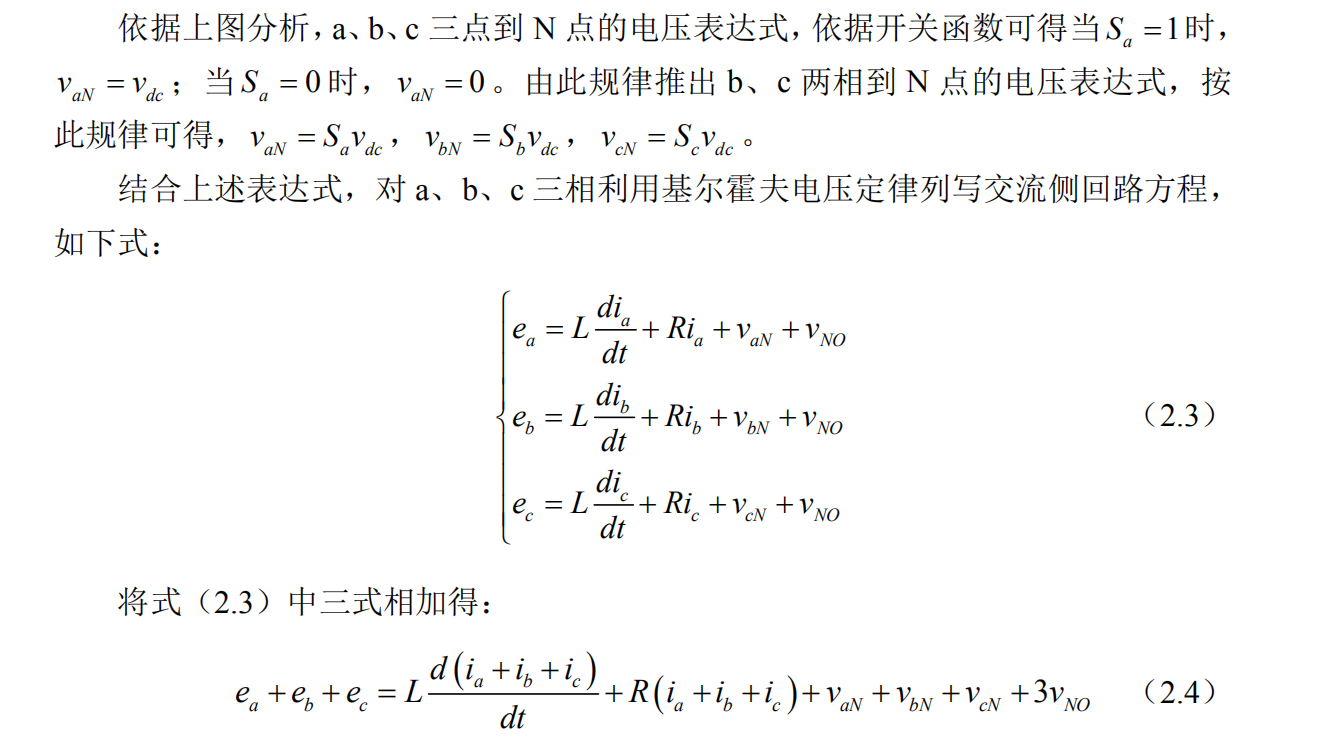

; 开关函数一般数学模型

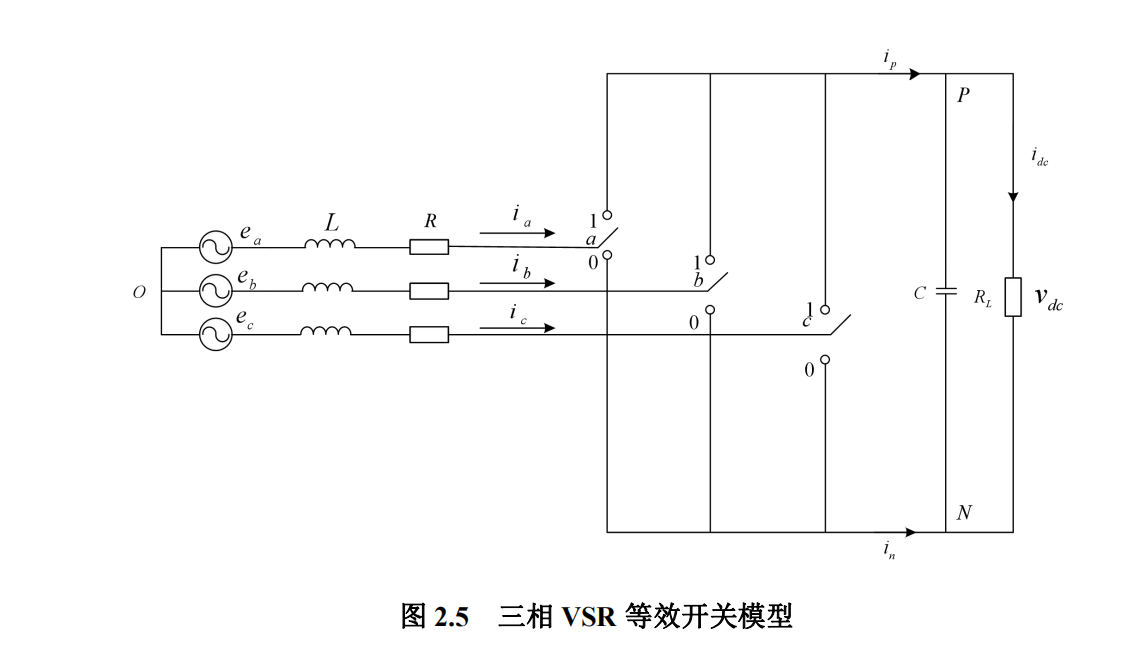

三相PWM整流器等效开关模型：

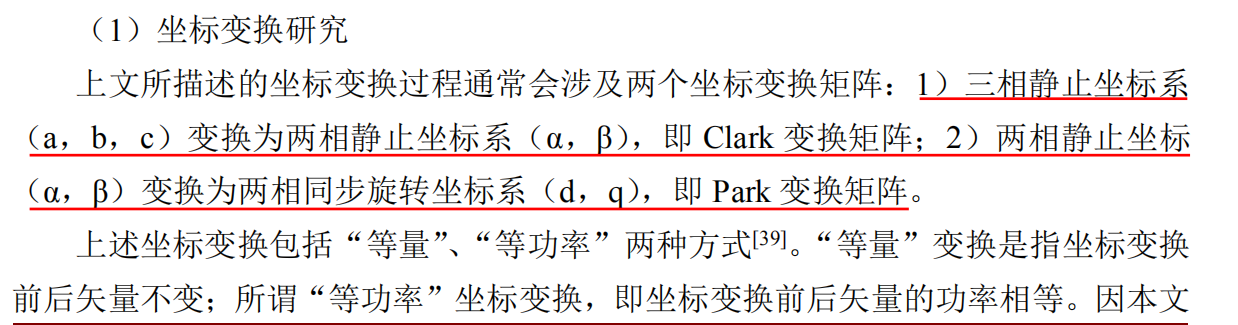

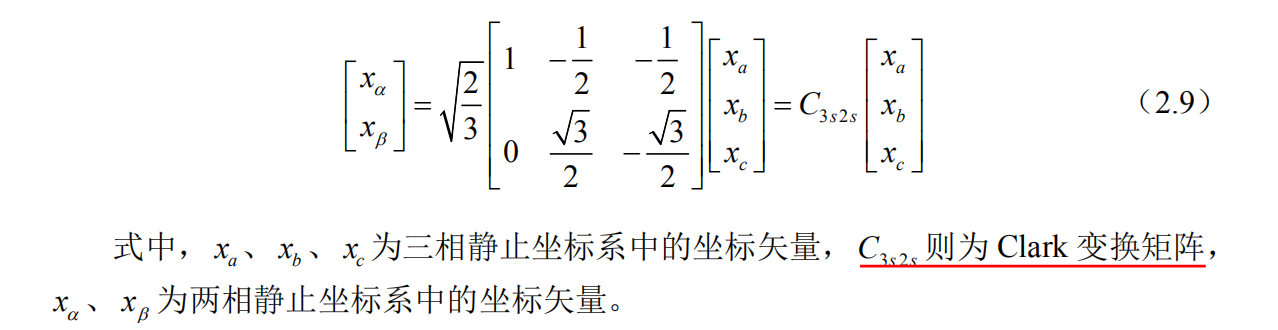

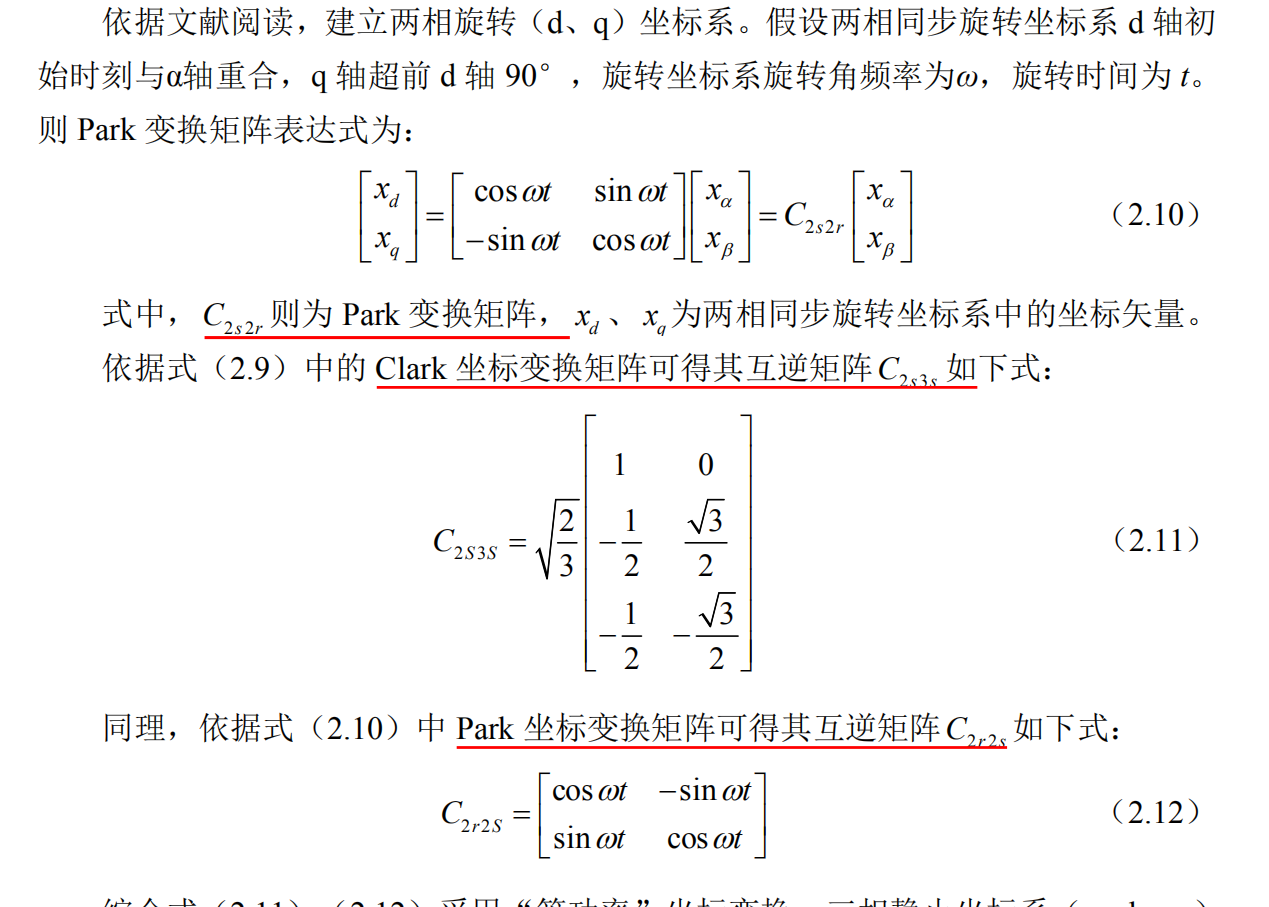

坐标变换
