[论文阅读笔记12]MeMOT: Multi-Object Tracking with Memory, 有记忆的MOT算法

MeMOT是CVPR2022的文章, 最大的亮点是存储目标的之前所有帧的信息, 然后把之前所有帧的信息作为跟踪的线索进行编码, 从而实现同时检测与跟踪.

这种方式看似比较暴力, 而且网络的三部分组成都是Transformer结构(但同样也是CNN提取特征). 然而结合之前所有帧信息的思想(也许是想从batch方式借鉴一些, 助力online方式)还是值得思考的.

论文地址: 论文

目前没开源。

还是按文章顺序阅读.

1. Introduction

作者在引言里批评了近期关于Transformer的MOT工作,包括TrackFormer, MOTR等. 他说这些方法把检测跟踪弄在了一起(query-key机制, 查询向量代表已有轨迹与新检测的特征), 但是这种组合 导致关联模块在对目标的实时变化进行建模时出现不必要的简化.

这句话的意思是, TrackFormer等方法对目标的实时变化很难在关联模块中体现（只用当前帧的特征）, 实际上是为了强调后文用所有时间的特征的重要性.

为了解决这个问题，MeMOT就提出了长效的时空记忆机制，存储被跟踪目标过去所有帧的特征。MeMOT由三部分组成：

1. 假设产生模块（Hypothesis Generation Module）
   用以特征提取，得到当前帧目标可能的位置区域建议。可见主要是检测功能。用（Deformable）DETR实现。
2. 记忆编码模块（Memory Encoding Module）
   用以把每个跟踪目标给编码成一个向量，把这个向量叫做tracking embedding。

3. 记忆解码模块（Memory Decoding Module）
   顾名思义，是最后一个阶段，以假设产生模块的区域建议和记忆编码模块的轨迹特征（tracking embedding）为输入，联合进行匹配。

4. Related Work

在Related Work的最后一部分作者说了也许是灵感的来源，在NLP的时序推理任务，例如对话系统等，就有类似这种memory的工作。动作识别和视频实例分割的任务中也有用额外的memory去存储时序的特征。在近期一些单目标跟踪的算法中也用了memory，然而还没有人将memory用到MOT中去。

下面讲讲每一部分具体是怎么做的。

1. Multi-Object Tracking with Memory

3.1 假设产生 Hypothesis Generation

假设产生模块很简单, 用DETR或Deformable DETR即可. (Deformable) DETR利用CNN提取图像特征, 将其线性映射为二维向量组后输入至Transformer编码器. 在解码器端, 输入的是代表目标的查询向量, 解码器层中与编码器层输出进行交叉注意力计算, 最终输出一堆向量, 每个向量代表了目标特征. 随后对每个向量(目标)的边界框和类别进行预测.

MeMOT将(Deformable) DETR的输出 先视作区域建议(region proposals), 记为Q p r o t ∈ R N p r o t × d \textbf{Q}{pro}^t\in \mathbb{R}^{N{pro}^t \times d}Q p r o t ​∈R N p r o t ​×d, 其中"pro"代表proposal, t t t代表第t帧, N p r o t N_{pro}^t N p r o t ​代表proposal的个数. d d d是特征维数.

这里与Trackor有异曲同工之妙. Trackor利用Faster RCNN可自动学习区域建议的特性, 直接将当前帧的区域建议视为当前帧目标的预测, 和过去的轨迹进行匹配. 所以论文叫"Tracking without bells and whistles", 意为可以利用纯检测器进行跟踪.

MeMOT借鉴它的做法, 把Deformable DETR的输出当做建议了.

3.2 时空存储器 Spatial-Temporal Memory

前文一直在说有个东西要存储轨迹的所有帧特征. 其实不是所有帧, 因为太久远也没有意义, 因此保存部分帧数的特征就可以了. 作者定义了一个FIFO(先入先出)的结构来存储, 记为X ∈ R N × T × d \textbf{X} \in \mathbb{R}^{N\times T \times d}X ∈R N ×T ×d, 其中N N N为充分大的多余整个视频目标个数的数, 例如N = 600 N=600 N =6 0 0, T T T为要存储的时间, 例如T = 24 T=24 T =2 4.

因此, X \textbf{X}X存储了每个目标在每一帧的特征.

3.3 记忆编码器 Memory Encoding

前文说记忆编码模块要把每个目标编码成向量. 怎么做呢? 现在我们有的东西是Spatial-Temporal Memory里的一堆目标的一堆特征, 怎么转换为每个目标对应一个特定的tracking embedding呢?

作者设计了三个注意力模块: 1) 短时block, 用来做相邻帧的注意力, 以平滑噪声; 2) 长时block, 关联很多帧的特征, 来进一步提取特征; 3) 混合(fusion)block, 用来把长短时block的输出混合, 并输出最终的track embedding. 以下分别说明.

1. 短时block

对每个轨迹：
(论文给我的感觉是对每个轨迹单独算)
短时block只关注该轨迹临近T s T_{s}T s ​帧的特征. 具体地, 对当前帧的特征X t − 1 ∈ R d \textbf{X}^{t-1} \in \mathbb{R}^{d}X t −1 ∈R d和临近T s T_{s}T s ​帧的特征X t − 1 − T s : t − 1 ∈ R T s × d \textbf{X}^{t-1-T_s:t-1} \in \mathbb{R}^{T_s \times d}X t −1 −T s ​:t −1 ∈R T s ​×d, X t − 1 \textbf{X}^{t-1}X t −1作为Q Q Q, X t − 1 − T s : t − 1 \textbf{X}^{t-1-T_s:t-1}X t −1 −T s ​:t −1作为K , V K,V K ,V进行交叉注意力计算.

再计算出每个轨迹的注意力结果后, 将其aggregate起来, 作为短时block的输出, 称作Aggregated Short Term Token, 记作Q A S T t \textbf{Q}_{AST}^t Q A S T t ​.

Q A L T t \textbf{Q}_{ALT}^t Q A L T t ​的维度尚不清楚, 论文里没有提示.

2. 长时block
和短时block计算的方式基本一样, 不过长时block拿更多帧的特征进行注意力计算, 假设关注的帧数为T l T_l T l ​, 保证T l > T s T_l>T_s T l ​>T s ​. 假设T l T_l T l ​内该目标的特征为X t − 1 − T l : t − 1 ∈ R T l × d \textbf{X}^{t-1-T_l:t-1} \in \mathbb{R}^{T_l \times d}X t −1 −T l ​:t −1 ∈R T l ​×d, 和短时block一样, X t − 1 − T l : t − 1 \textbf{X}^{t-1-T_l:t-1}X t −1 −T l ​:t −1也是作为交叉注意力的K , V K,V K ,V.

那么Q Q Q 是谁呢?

这里作者用了一个循环结构(类似LSTM和RNN), Q Q Q就是整个Memory Encoding的输出, 也即Track Embedding, 作者起了个新名, 叫做动态记忆聚合token(dynamic memory aggregation token, DMAT), 记作Q D M A T t − 1 = { q k t − 1 } ∣ k = 1 N ∈ R d × N \textbf{Q}{DMAT}^{t-1}={q{k}^{t-1}}|_{k=1}^{N}\in \mathbb{R}^{d\times N}Q D M A T t −1 ​={q k t −1 ​}∣k =1 N ​∈R d ×N, 其中N N N为轨迹个数.

因此长时block把X t − 1 − T l : t − 1 \textbf{X}^{t-1-T_l:t-1}X t −1 −T l ​:t −1作为K , V K,V K ,V, 把Q D M A T t − 1 \textbf{Q}{DMAT}^{t-1}Q D M A T t −1 ​作为Q Q Q, 计算交叉注意力. 同理, 输出也要把每个目标聚合, 记为Q A L T t \textbf{Q}{ALT}^t Q A L T t ​.

3. 融合模块

随后, 将短时block和长时block的输出Q A L T t \textbf{Q}{ALT}^t Q A L T t ​, Q A L T t \textbf{Q}{ALT}^t Q A L T t ​concat在一起, 计算自注意力. 输出的就是tracking embedding, 也就是Q D M A T t − 1 \textbf{Q}_{DMAT}^{t-1}Q D M A T t −1 ​, 也就是下一帧的长时block的Q Q Q矩阵.

编码器模块如下图所示.

消融实验中, 关于长时短时的T T T的选择影响如下图:

\space

; 3.4 记忆解码器 Memory Decoding

前面我们根据(Deformable) DETR得到了区域建议Q p r o t \textbf{Q}{pro}^t Q p r o t ​, 根据记忆编码器得到了tracking embedding, 记为Q t c k t \textbf{Q}{tck}^t Q t c k t ​.

实际上Q t c k t \textbf{Q}{tck}^t Q t c k t ​和Q D M A T t \textbf{Q}{DMAT}^t Q D M A T t ​应该是一个东西.

我们将[ Q p r o t , Q t c k t ] [\textbf{Q}{pro}^t, \textbf{Q}{tck}^t][Q p r o t ​,Q t c k t ​]作为解码器的Q Q Q, 把图像特征z t ∈ R d × H W z_t\in \mathbb{R}^{d\times HW}z t ​∈R d ×H W作为解码器的K , V K,V K ,V, 进行交叉注意力计算. 假设解码器的输出为[ Q ^ p r o t , Q ^ t c k t ] [\hat{\textbf{Q}}{pro}^t, \hat{\textbf{Q}}{tck}^t][Q ^​p r o t ​,Q ^​t c k t ​]

记忆解码器的输出是什么呢? 不同于以往的一些方法, 它不仅输出对目标位置的估计和置信度, 而且输出对目标遮挡程度估计的一个概率.

文中把衡量遮挡程度的score称为 objectness score, 把置信度的score称为 uniqueness score, 第i个目标在第t帧的两种score分别以o i t , u i t o_i^t, u_i^t o i t ​,u i t ​表示.

文章定义了最终的置信度, 就是objectness score和uniqueness score的乘积:
s i t = o i t u i t s_i^t=o_i^t u_i^t s i t ​=o i t ​u i t ​

因此对解码器的输出的预测结果就是两种置信度加位置. 对于输入Q ^ p r o t \hat{\textbf{Q}}{pro}^t Q ^​p r o t ​, 输出的置信度为S p r o t \textbf{S}{pro}^t S p r o t ​, 同理对于输入Q ^ t c k t \hat{\textbf{Q}}{tck}^t Q ^​t c k t ​输出的置信度为S t c k t \textbf{S}{tck}^t S t c k t ​. 对每个目标都预测bbox b i t ∈ R 4 \textbf{b}_i^t\in\mathbb{R}^{4}b i t ​∈R 4.

和TrackFormer等算法一样,是对两部分输入对应的输出分别处理的.

那么关键问题是这样定义新置信度有什么用呢？

作者说了两点.

1. 在推理阶段, 筛选跟踪检测的置信度就考虑s i t ≥ ϵ s_i^t\ge\epsilon s i t ​≥ϵ.

2. 真值置信度的分配. 对已有轨迹Q ^ t c k t \hat{\textbf{Q}}{tck}^t Q ^​t c k t ​分配objectness score, 然后对假设产生模块的建议Q ^ p r o t \hat{\textbf{Q}}{pro}^t Q ^​p r o t ​分配uniqueness score, 注意假设产生模块的输出不仅仅是新目标, 也有旧轨迹. 用二部图匹配把proposal和所有的输出向量匹配. 分配真值置信度的说明如下图:

3.5 损失函数

整体的损失函数与MOTR中的相似, 对每个track query的损失都计算, 并且求平均.

L t c k i , t L_{tck}^{i,t}L t c k i ,t ​表示第i i i个目标在第t t t帧的跟踪损失, 定义为:

其中L o b j ′ L_{obj}'L o b j ′​和L u n i ′ L_{uni}'L u n i ′​是对objectness score和uniqueness score置信度的focal loss, bbox就是L1 loss, iou就是广义IoU损失.

同理L d e t j , t L_{det}^{j,t}L d e t j ,t ​表示第j j j个目标在第t t t帧的跟踪损失, 定义为:

Note, 这个损失在计算时, 作者加了一个额外的线性解码层, 来对假设生成模块输出的proposals
投影成置信度和bbox(也就是相当于又单独算了个(Deformable)DETR的损失).

; 4. 评价

该方法的可取之处在于有意识地使用了过去很多帧的信息去算注意力, 相当于暴力地让模型融合很多帧的信息.

但是它用了太多的注意力结构, 在8块A100上训练的. 可见模型是过于复杂, 而且效果不如FairMOT一类.

疑惑之处是, 提出了两种score, 尤其是代表visible的score很有新意, 可是我没看懂除了在计算新一种的置信度和往loss里增加了一项之外, 它还起了哪些作用. 既然可以预测visible程度, 我觉得还是可以进一步研究用处, 比如对预测目标visible程度低的用低阈值匹配, 而对于visible程度高的用高阈值匹配. 这样相较于用全局低阈值匹配(例如ByteTrack), 可以减少FP.

Original: https://blog.csdn.net/wjpwjpwjp0831/article/details/124713941
Author: wjpwjpwjp0831
Title: [论文阅读笔记12]MeMOT: Multi-Object Tracking with Memory, 有记忆的MOT算法

相关阅读1

Title: 科大讯飞麦克风阵列AIUI开放平台基本操作初级

下列图片如果不清楚可以直接访问我好朋友的淘宝链接，从链接中的网盘资料进行拉取。

店铺链接：首页-智能语音开发者联盟-淘宝网

产品链接：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-23672887245.16.312a7247EicLXJ&id=644546095164

回声消除效果展示

https://mp.csdn.net/mp_blog/creation/editor/124886687

AIUI交互展示效果

麦克风语音对话转文字_哔哩哔哩_bilibili

一、创建应用

登录 AIUI开放平台

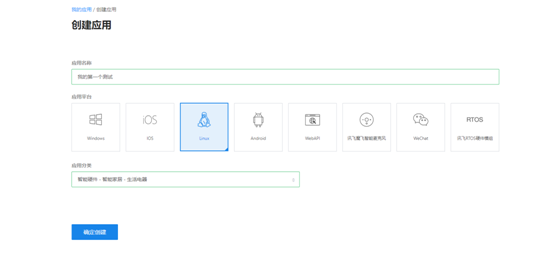

创建一个应用。分类无所谓，根据项目点击就好。

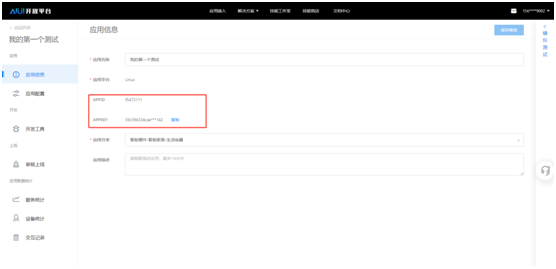

创建完成后就到了这个界面，记录好APPID和APPKEY之后使用。

• 添加技能

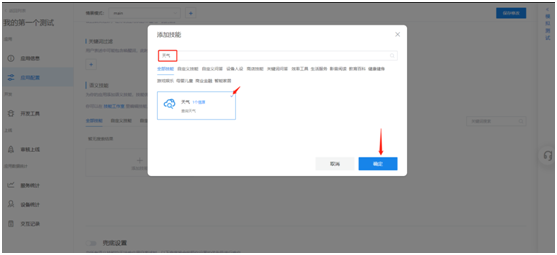

添加AIUI平台上已经做好的技能。比如添加天气。

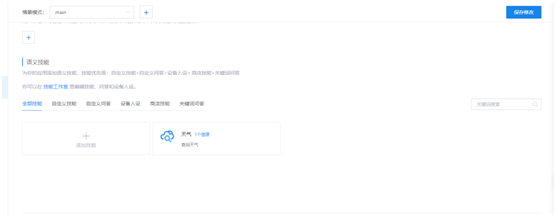

下图为添加成功。

• 开启兜底设置

下图为开启兜底设置和配置兜底选项，兜底开启之后就可以不管说什么都会有回答了。

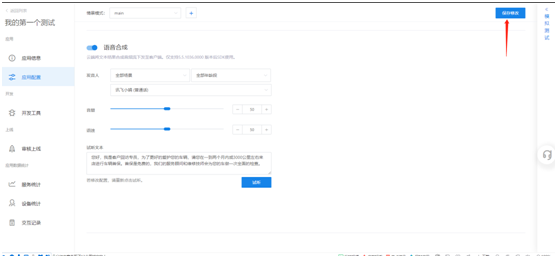

• 开启语音合成

选择不同的发音人和语音音量

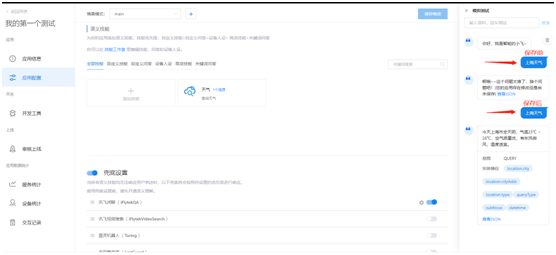

• 保存修改和模拟测试

保存修改后即可生效。

六、同步到开发板

同步到开发板只需一次操作，永久生效（除非更新固件，定制固件的客户不需要担心）。Adb操作的详细驱动安装以及adb命令解释于《科大讯飞麦克风阵列adb操作详解》中查看。

1. 通过adb命令adb pull /oem/build/AIUI/cfg/aiui.cfg

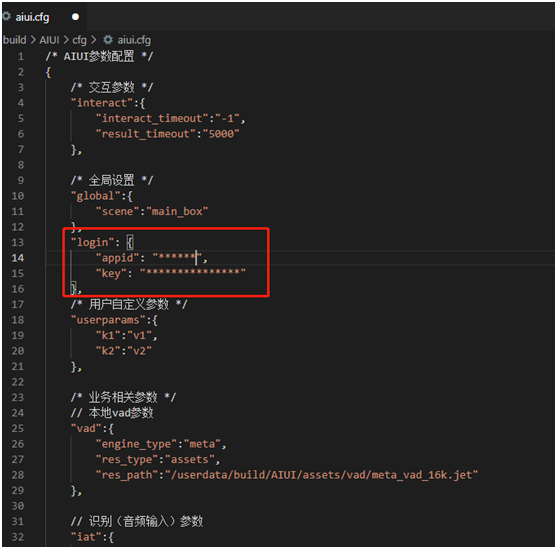

2. 把记录好APPID和APPKEY替换aiui.cfg中的appid和key。

1. 修改后保存。使用adb push aiui.cfg /oem/build/AIUI/cfg/aiui.cfg
2. 通过adb进入shell，输入adb shell
3. 输入命令 sync
4. 输入命令 reboot
5. 等待重启之后即可生效。

对于云端操作技能操作保存后会有一定延时才会生效，一般最多在一两分钟。

• 探索技能工作室（初级）

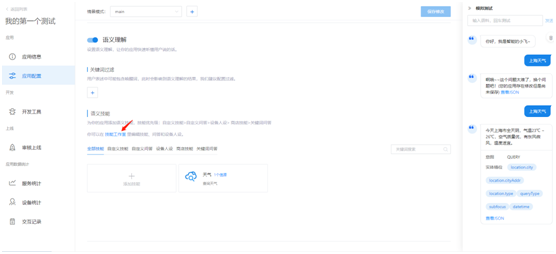

技能工作室于下图位置。

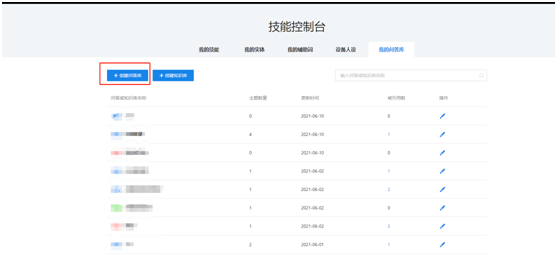

我们先创建一个问答库，办公室怎么走。

创建一个主题，设置几个问题和答案，单击保存。

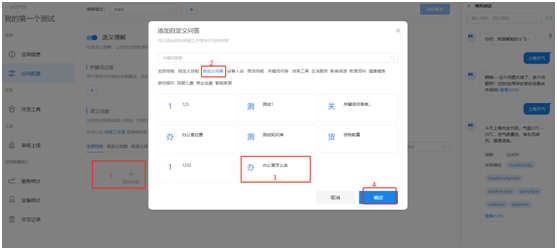

设置完成后到应用配置添加技能。
